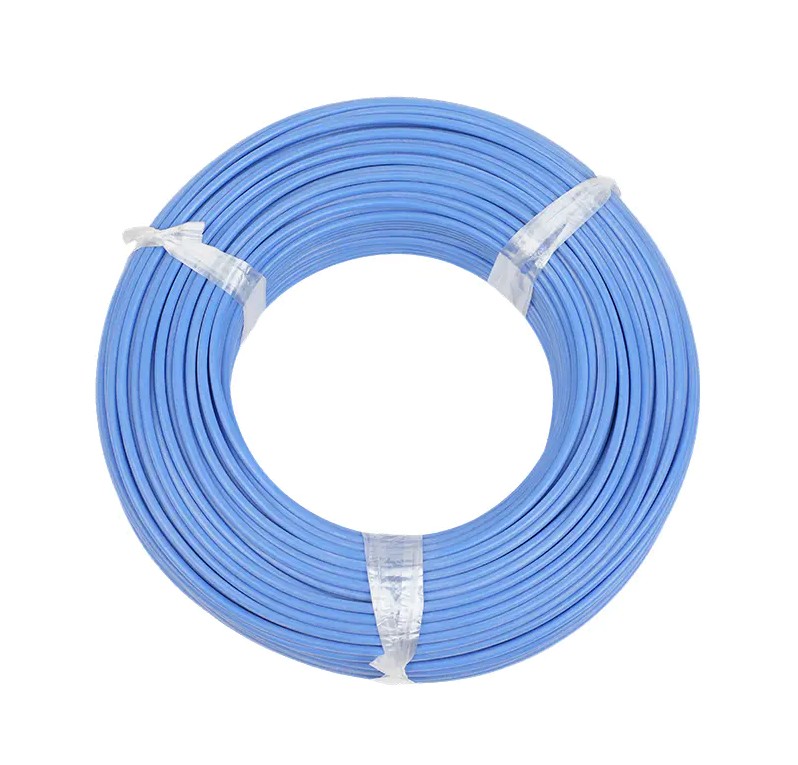

سیم سیلیکونی چیست؟ راهنمای کابل انعطاف پذیر با دمای بالا

در کاربردهای با دمای بالا که به هر دو نیاز دارند انعطاف پذیری مکانیکی فوق العاده و عملکرد الکتریکی پایدار، سیم سیلیکونی (سیم عایق لاستیکی سیلیکونی) به دلیل ساختار مولکولی سیلوکسان منحصر به فرد خود به ماده انتخابی برای موتورهای صنعتی، وسایل نقلیه با انرژی جدید و لوازم خانگی تبدیل شده است. محدوده دمای عملیاتی آن باز می شود -60 تا 200 درجه سانتی گراد و در شرایط مکرر خمش، پیچش و چرخه حرارتی، لایه عایق مانند PVC یا XLPE شکننده یا ترک نمی‌خورد، بلکه در طول عمر خود انعطاف‌پذیری لاستیکی مانند را حفظ می‌کند.

تفاوت عملکرد بین سیم سیلیکونی و مواد عایق معمولی

مزیت اصلی عایق لاستیکی سیلیکونی از ساختار اتمی آن ناشی می شود - یک "ستون ستون فقرات سیلوکسان" که از متناوب اتم های سیلیکون و اکسیژن تشکیل شده است. این ساختار مقاومت استثنایی در برابر اشعه ماوراء بنفش، ازن و عوامل جوی ایجاد می کند. داده های مقایسه زیر به وضوح برتری نسل سیم سیلیکون را نسبت به PVC و XLPE نشان می دهد:

طراحی مشترک هادی و عایق محدودیت های انعطاف پذیری را تعیین می کند

انعطاف پذیری سیم سیلیکون تنها توسط لایه عایق لاستیکی تعیین نمی شود. هندسه رسانا به همان اندازه نقش مهمی ایفا می کند. با استفاده از تکنیک‌های بسیار ریز بافندگی چند رشته‌ای، مقاومت پیچشی سیم می‌تواند چندین برابر هادی‌های تک رشته‌ای برسد.

هادی های مسی بدون اکسیژن با قلع اندود

تولید لاستیک سیلیکونی شامل یک فرآیند ولکانیزاسیون است که طی آن گوگرد موجود در لاستیک می تواند با هسته مسی واکنش داده و باعث خوردگی شود. بنابراین، سیم سیلیکون معمولا استفاده می کند خلوص 99.99% مس بدون اکسیژن با آبکاری قلع با چگالی بالا برای جلوگیری از خوردگی ولکانیزاسیون در حالی که قابلیت لحیم کاری عالی را برای چندین دهه حفظ می کند. این طرح پایه ای برای عملکرد طولانی مدت قابل اعتماد سیم سیلیکون در سرنخ های داخلی موتور صنعتی است.

عایق سیلیکونی با ولتاژ بالا دیوار ضخیم

برای کاربردهای تخصصی مانند دستگاه های اشعه ایکس پزشکی و ترانسفورماتورهای ولتاژ بالا، عایق اکستروژن سیلیکونی دیوار ضخیم می تواند مقاومت کند. تست خرابی تا 100 کیلو ولت . آزمایشگاه‌های آزمایش پیشرفته، این سیم‌ها را تحت آزمایش‌های شکست 100 کیلوولت قرار می‌دهند تا از عدم شکست عایق تحت فشار شدید الکتریکی اطمینان حاصل کنند.

تحلیل کاربرد سیم سیلیکونی در صنایع چهار هسته ای

سیم سیلیکون یک کابل همه منظوره نیست، بلکه یک راه حل تخصصی برای سناریوهای با دمای بالا و فرکانس حرکت بالا است. چهار بخش زیر بیشترین وابستگی را به مشخصات فنی آن دارند.

موتورها و ترانسفورماتورهای صنعتی

سرنخ های داخلی در موتورهای صنعتی باید چرخه حرارتی مداوم و لرزش مکانیکی را تحمل کنند. سرنخ های سیلیکونی با دمای بالا می توانند یکپارچگی عایق را حفظ کنند 200 درجه سانتی گراد ، در حالی که شعاع خمشی فوق العاده کوچک آنها از 4-6 برابر قطر بیرونی امکان مسیریابی انعطاف پذیر در شکاف های سیم پیچ موتور فشرده را فراهم می کند - چیزی که کابل های PVC نمی توانند به آن دست یابند.

بسته های باتری خودروهای انرژی جدید و کنترلرهای موتور

فضای سیم کشی داخلی در بسته های باتری EV و کنترل کننده های موتور بسیار محدود است و باید در طول شارژ سریع در برابر افزایش دما مقاومت کند. سیم سیلیکون ولتاژ بالا ترکیب می شود انعطاف پذیری مورد نیاز برای مسیریابی در فضای تنگ با مقاومت حرارتی مورد نیاز برای مدیریت حرارتی در هنگام شارژ سریع ، آن را به گزینه اصلی برای مهارهای ولتاژ بالا EV تبدیل می کند.

لوازم خانگی و عناصر گرمایشی

در قهوه‌سازها، اجاق‌ها و بخاری‌های صنعتی، سیم‌ها اغلب در مجاورت کویل‌های گرمایشی قرار می‌گیرند. سیم سیلیکونی 200 درجه سانتی گراد temperature resistance و ویژگی های خود خاموش شونده ضد شعله به آن اجازه می دهد تا از کربن شدن عایق تحت تابش حرارتی طولانی مدت جلوگیری کند و به طور قابل توجهی عمر مفید دستگاه را افزایش دهد.

تجهیزات روشنایی با قدرت بالا

نورافکن های پرقدرت HID و LED در حین کار گرمای محیطی قابل توجهی تولید می کنند. مقاومت در برابر اشعه ماوراء بنفش و ازن سیم سیلیکون از پیری و ترک خوردگی در محیط داخلی با دمای بالا چراغ‌های فضای باز جلوگیری می‌کند و عملکرد پایدار طولانی‌مدت سیستم‌های روشنایی را تضمین می‌کند.

ویژگی های ایمنی و مرزهای عملیاتی سیم سیلیکونی

درک صحیح مرزهای بازدارندگی در برابر شعله، مقاومت در برابر رطوبت و مقاومت در برابر روغن سیم سیلیکون برای جلوگیری از خطاهای انتخاب کلیدی است.

• بازدارندگی شعله: لاستیک سیلیکونی یک مواد ضد شعله و خود خاموش شونده . هنگامی که در معرض آتش قرار می گیرد، خاکستر سیلیس غیر رسانا (SiO2) بر جای می گذارد که می تواند عایق محدودی را برای مدت کوتاهی حفظ کند. با این حال، برای درست است 1000 درجه سانتی گراد یکپارچگی درجه آتش، سری عایق کامپوزیت میکا باید انتخاب شود.
• مقاومت در برابر رطوبت: لاستیک سیلیکونی جذب رطوبت بسیار کمی دارد (معمولاً در زیر 1% ) آن را برای محیط های با رطوبت بالا مناسب می کند. با این حال، تحت قرار گرفتن در معرض مستقیم بخار طولانی مدت، باید از نسخه های اکسترود شده تخصصی استفاده شود.
• مقاومت در برابر روغن: لاستیک سیلیکونی مقاومت متوسطی در برابر روغن دارد و در صورت غوطه ور شدن مداوم در سوخت یا روغن خاصی ممکن است متورم شود. برای محیط هایی با قرار گرفتن مداوم در معرض هیدروکربن سیم های عایق فلوروپلاستیک با بی اثری شیمیایی توصیه می شود.

راهنمای انتخاب: نحوه تطبیق مشخصات سیم سیلیکونی با شرایط عملیاتی

انتخاب سیم سیلیکونی به ارزیابی جامع در چهار عامل نیاز دارد: دما، فرکانس خمش، تنش الکتریکی و قرار گرفتن در معرض مواد شیمیایی:

1. برای سیم کشی استاتیک با شعاع خمش محدود، حداقل شعاع خمش می تواند باشد 4 برابر قطر بیرونی ;
2. برای کاربردهای دینامیکی (مانند زنجیر کششی تجهیزات متحرک)، حداقل شعاع خمشی باید به افزایش یابد 6-8 برابر قطر بیرونی ;
3. برای سناریوهای ولتاژ بالا (اشعه ایکس پزشکی، ترانسفورماتور)، انواع اکسترود شده با دیواره ضخیم با درجه بندی ولتاژ تا 100 کیلو ولت ;
4. در محیط های حاوی گوگرد یا عملیات لحیم کاری طولانی مدت، هادی های مسی بدون اکسیژن با قلع اندود باید برای سرکوب خوردگی ولکانیزاسیون استفاده شود.

علاوه بر این، دقت ضخامت لایه عایق سیلیکونی به طور مستقیم بر رتبه بندی ولتاژ تأثیر می گذارد. خطوط تولید مجهز به سیستم‌های کنترل قطر هدایت‌شونده لیزری می‌توانند انحراف ضخامت عایق را در سطح میکرون حفظ کنند، که پایه و اساس تولید برای اطمینان از عدم شکست سیم سیلیکون در آزمایش ولتاژ بالا است.

سیستم اعتبار و گواهینامه بلند مدت سیم سیلیکونی

تولید کابل لاستیکی سیلیکونی بالغ نیاز به کنترل دقیق واکنش های شیمیایی ولکانیزاسیون دارد. خطوط تولید دارای گواهینامه ISO9001 و IATF16949 سیستم های مدیریت کیفیت، همراه با کنترل کننده های قطر هدایت شده با لیزر، ضخامت عایق دقیق و ثابت را تضمین می کند. محصولات حمل می شود UL، CE، و CCC گواهینامه های ایمنی برای صادرات بازار جهانی

در شرایط استاندارد انبار، لایه عایق لاستیکی سیلیکونی سیم سیلیکون به آسانی اکسید نمی شود یا شکننده نمی شود و عمر ذخیره سازی آن به پایان می رسد. بیش از 20 سال . این مشخصه هزینه های تعمیر و نگهداری موجودی قطعات یدکی صنعتی را کاهش می دهد، به ویژه برای صنایعی مانند موتورسازی و حمل و نقل ریلی که نیاز به زنجیره تامین پایدار طولانی مدت دارند.
