انتخاب صحیح کابل با دمای بالا مستقیماً ایمنی و عمر سیستم الکتریکی شما را تعیین می کند. برای محیطهای بیش از 150 درجه سانتیگراد، کابلهای استاندارد عایقشده با PVC به سرعت تخریب میشوند و در عرض چند هفته منجر به شکست عایق میشوند. Jiangsu Silver & Tin Thread High-temperature Wire and Cables Co., Ltd. کابل هایی را با درجه حرارت از -60 درجه سانتیگراد تا 1200 درجه سانتیگراد ، طیف کاملی از لوازم خانگی تا کاربردهای هوافضا را پوشش می دهد.
درجه بندی دما در مقابل مواد عایق
ماده عایق عامل اصلی تعیین کننده مقاومت دمایی کابل است. در زیر مقایسه ای از مواد عایق معمولی در دمای بالا و ویژگی های عملکرد آنها آورده شده است:
| مواد عایق | محدوده دما | برنامه های کاربردی کلیدی | انعطاف پذیری |
|---|---|---|---|

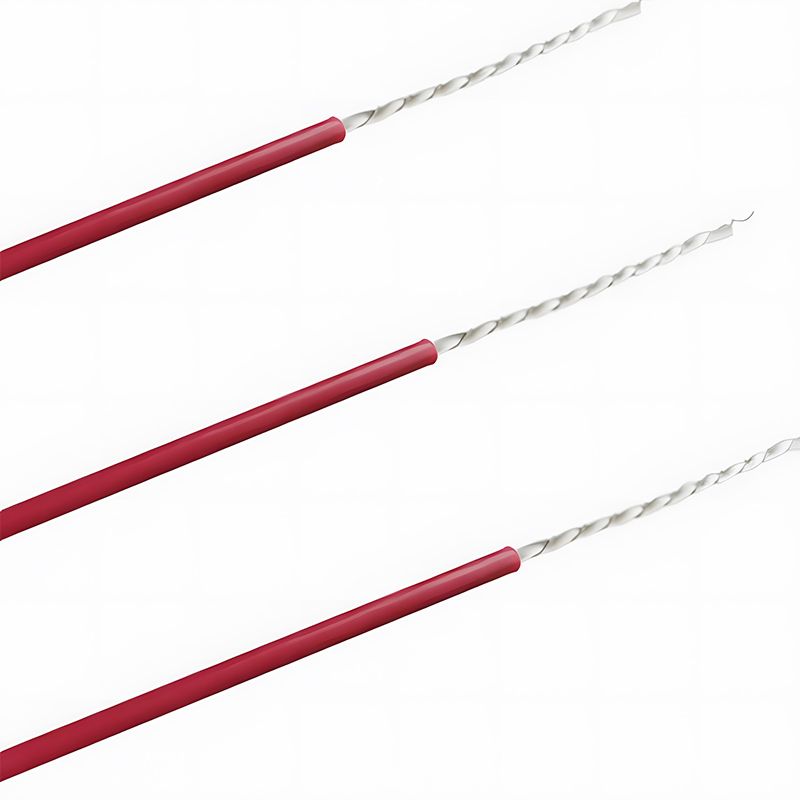

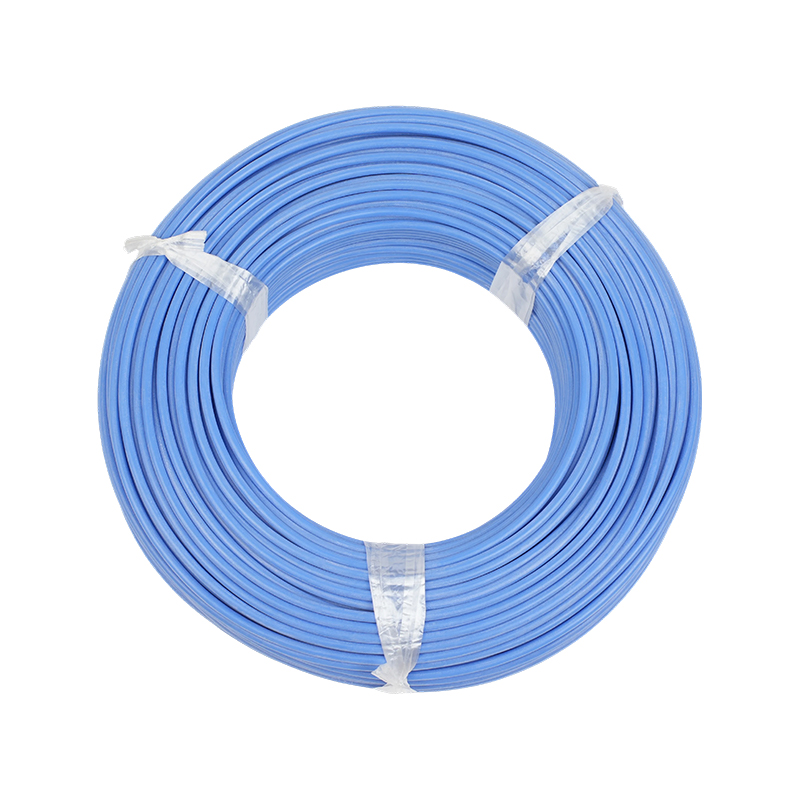

| لاستیک سیلیکونی | -60 تا 180 درجه سانتی گراد | گرمایش صنعتی، خودرو | عالی |

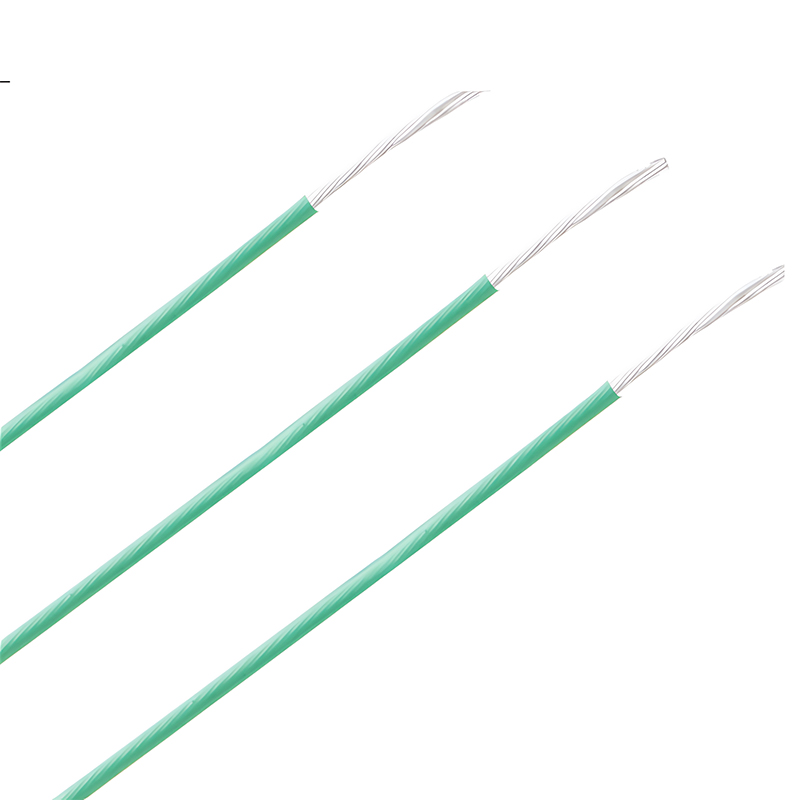

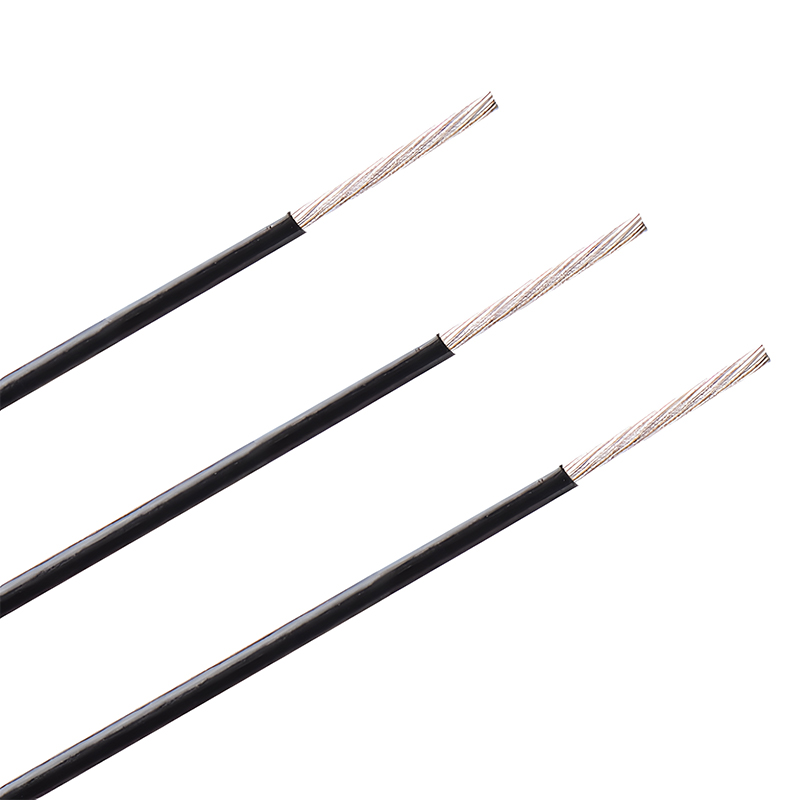

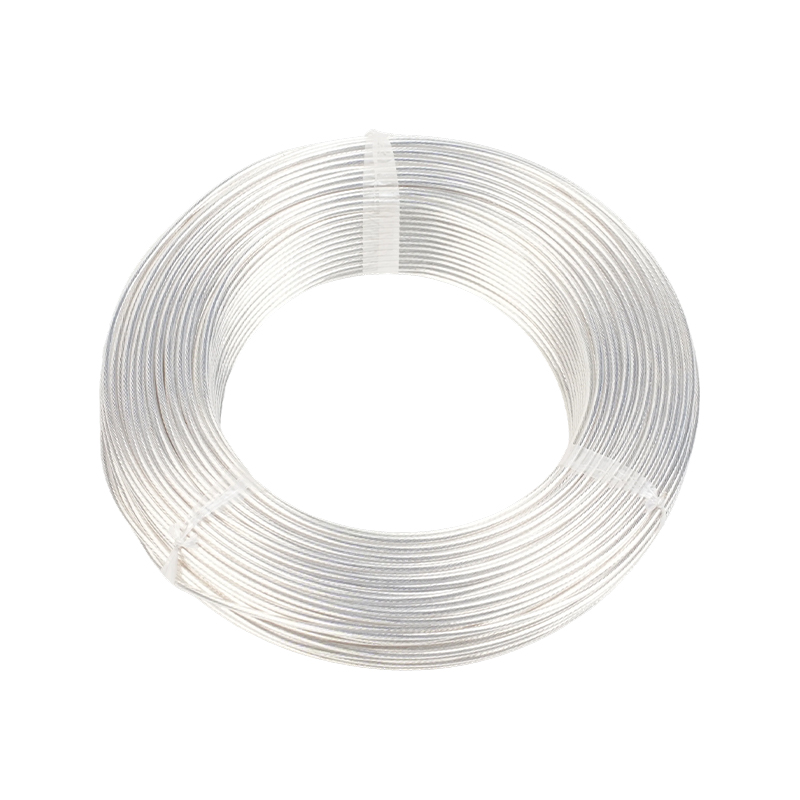

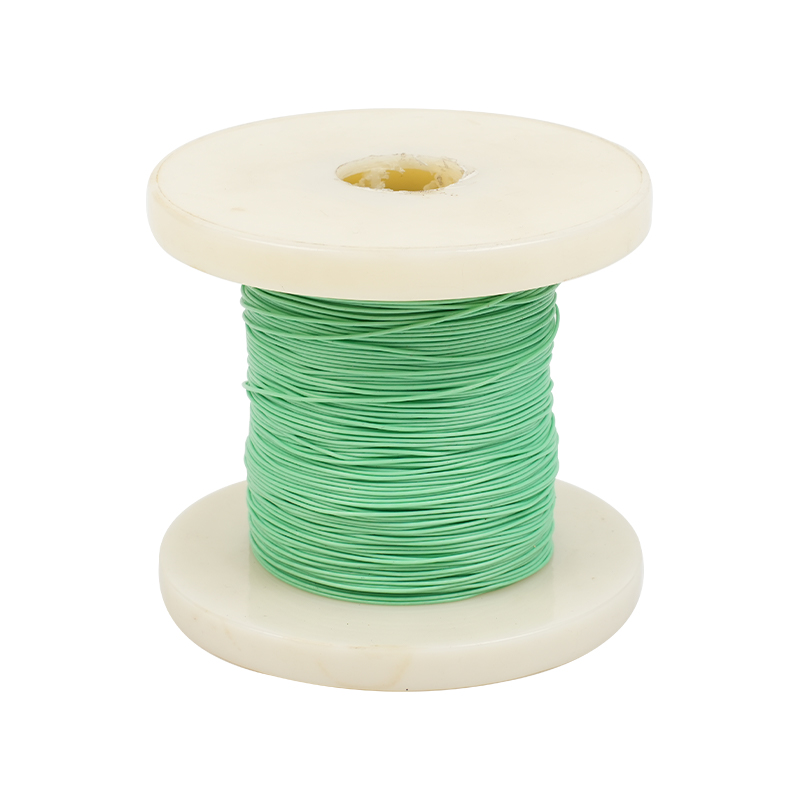

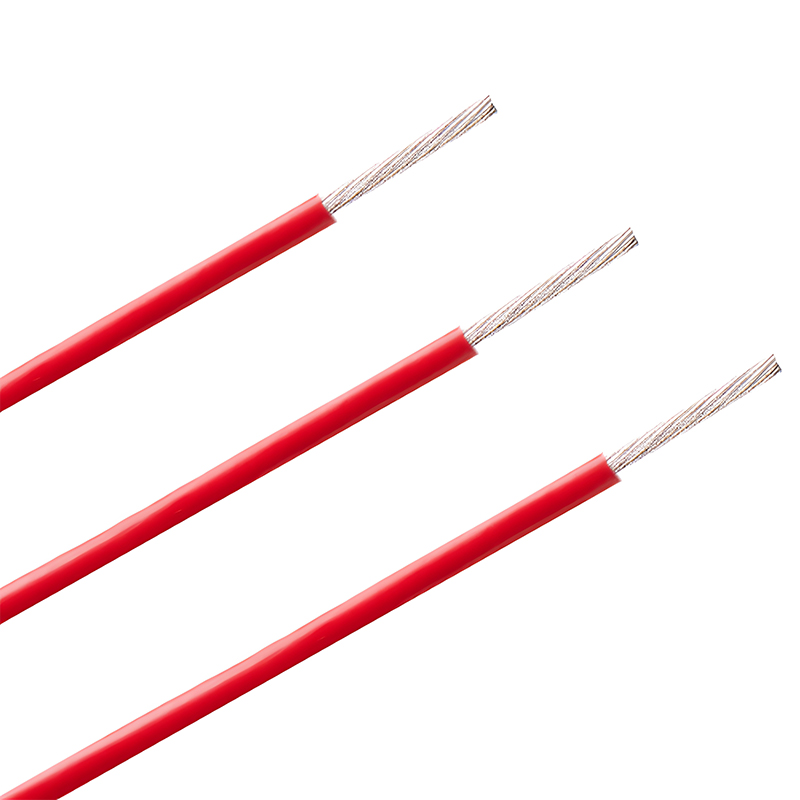

| PTFE (تفلون) | -200 تا 260 درجه سانتی گراد | پردازش شیمیایی، هوافضا | خوب |

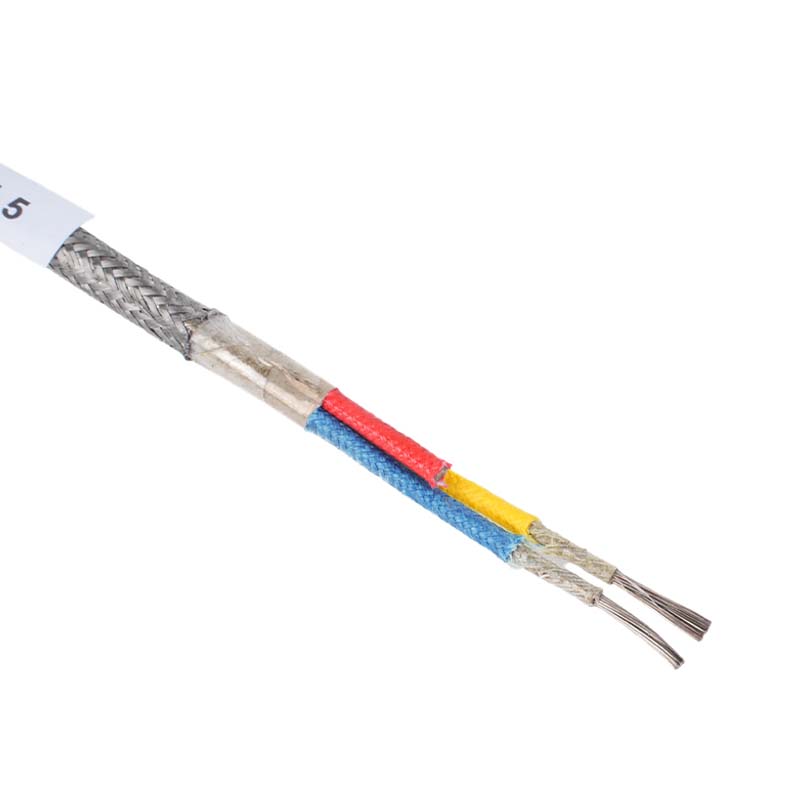

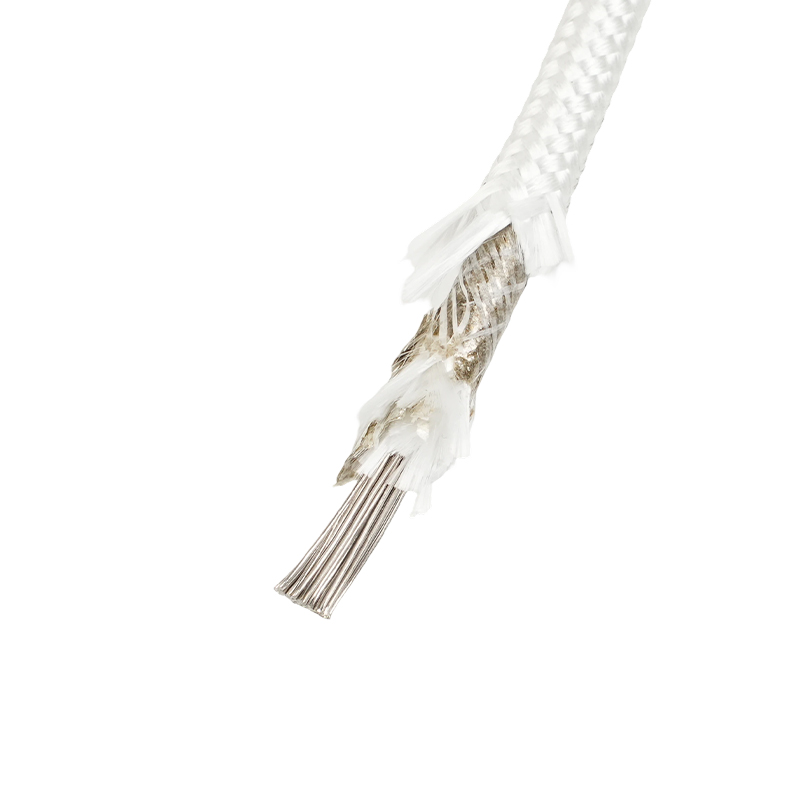

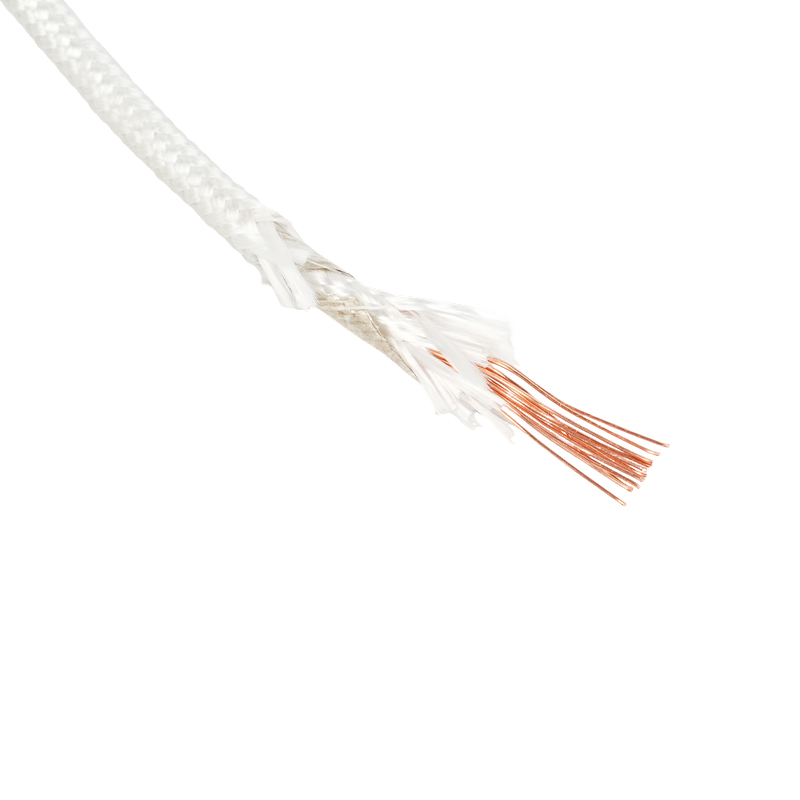

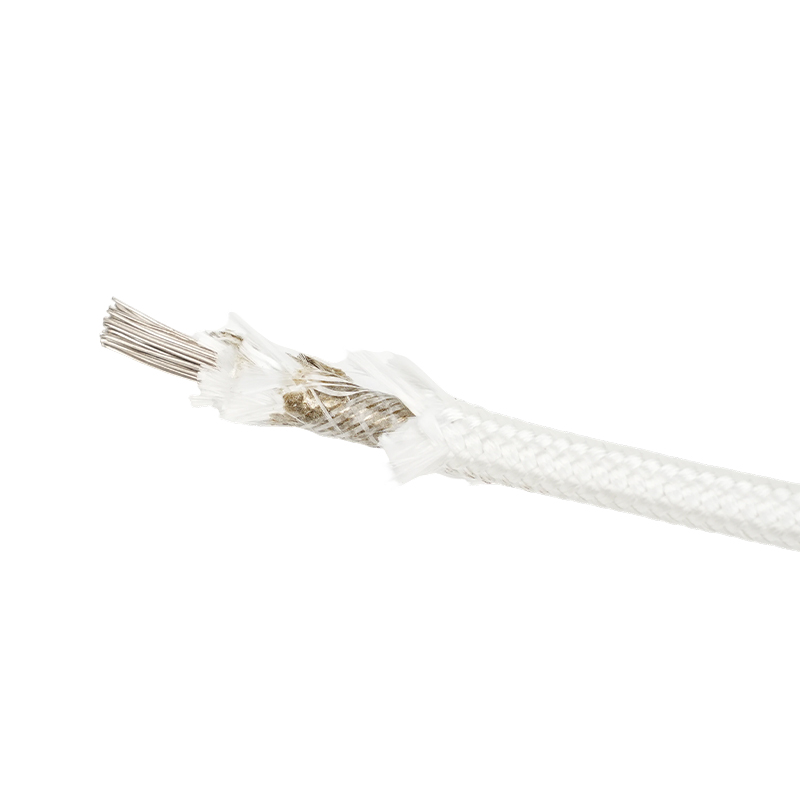

| میکا نوار الیاف شیشه ای | تا 1000 درجه سانتیگراد | متالورژی، انرژی هسته ای | متوسط |
| الیاف سرامیکی | تا 1200 درجه سانتیگراد | کوره های حرارتی شدید | کم |

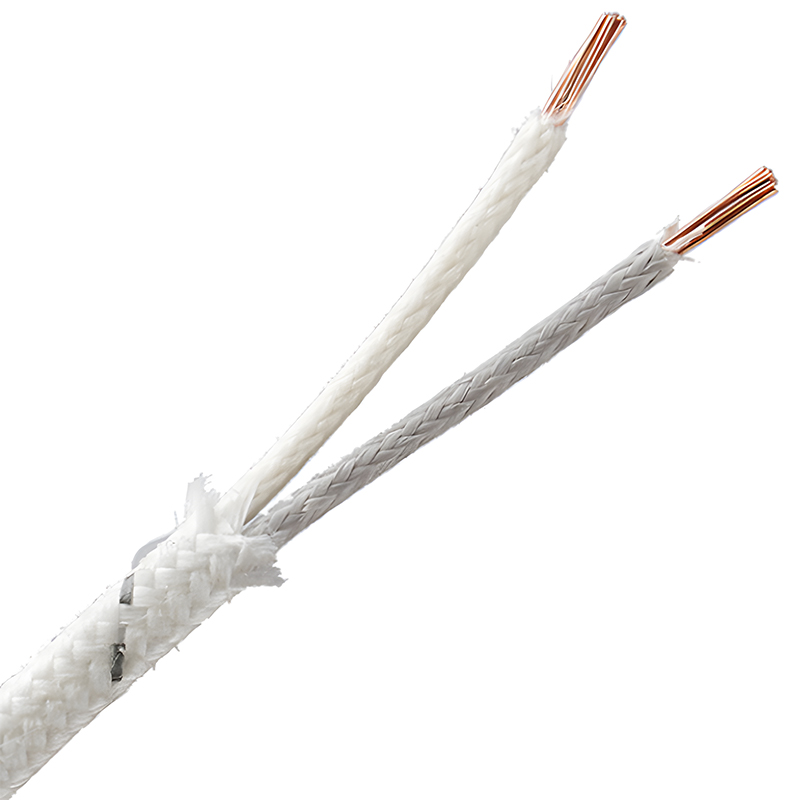

برای کاربردها در متالورژی و صنایع شیمیایی که در آن درجه حرارت بالا می رود 800 تا 1000 درجه سانتی گراد کابل های بافته شده با الیاف شیشه ای آغشته به لاک با دمای بالا با حفظ یکپارچگی الکتریکی، حفاظت مکانیکی لازم را در برابر سایش خارجی و خوردگی ایجاد می کنند.
استانداردهای عملکرد کابل انعطاف پذیر صنعتی

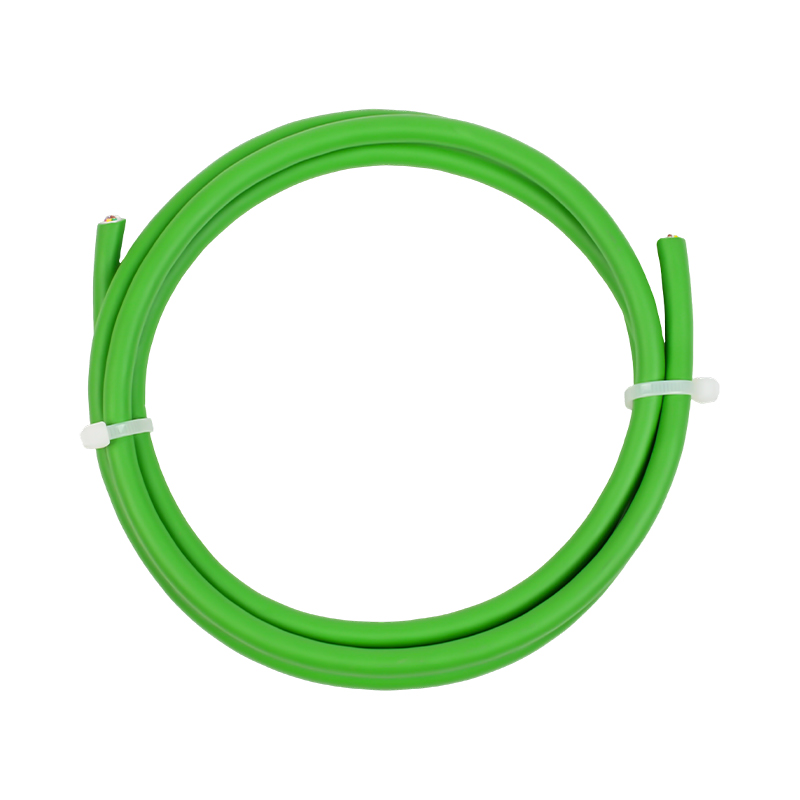

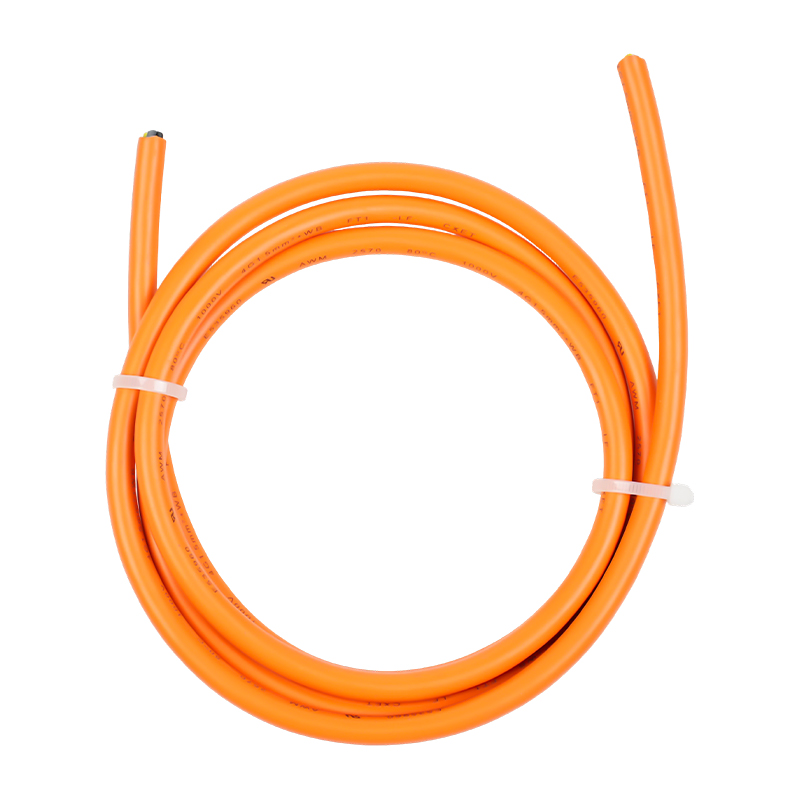

کابل های انعطاف پذیر صنعتی باید بیش از 1000000 چرخه خمشی رفت و برگشتی را بدون شکست تحمل کنند. این معیاری است که کابل های صنعتی قابل اعتماد را از سازه های استاندارد جدا می کند. در محیطهای تولید خودکار، کابلها در سیستمهای زنجیره کششی و بازوهای رباتیک، خمش، پیچش و لرزش مداوم را تجربه میکنند که به سرعت طراحیهای معمولی را تخریب میکند.
معیارهای عملکرد بحرانی
هنگام ارزیابی کابل های انعطاف پذیر صنعتی برای ماشین ابزار، تجهیزات لجستیکی یا سیستم های رباتیک، مشخصات زیر را بررسی کنید:
امتیاز چرخه خمشی: حداقل 1000000 سیکل در شعاع خمش مشخص شده
مقاومت پیچشی: ± 270 درجه در هر متر برای کاربردهای رباتیک
مقاومت در برابر سایش: مواد غلاف باید تست سایش Taber را پشت سر بگذارند
مقاومت در برابر روغن و شیمیایی: برای محیط های ماشین ابزار بسیار مهم است
محدوده دما: -40 درجه سانتیگراد تا 105 درجه سانتیگراد برای محیط های صنعتی استاندارد

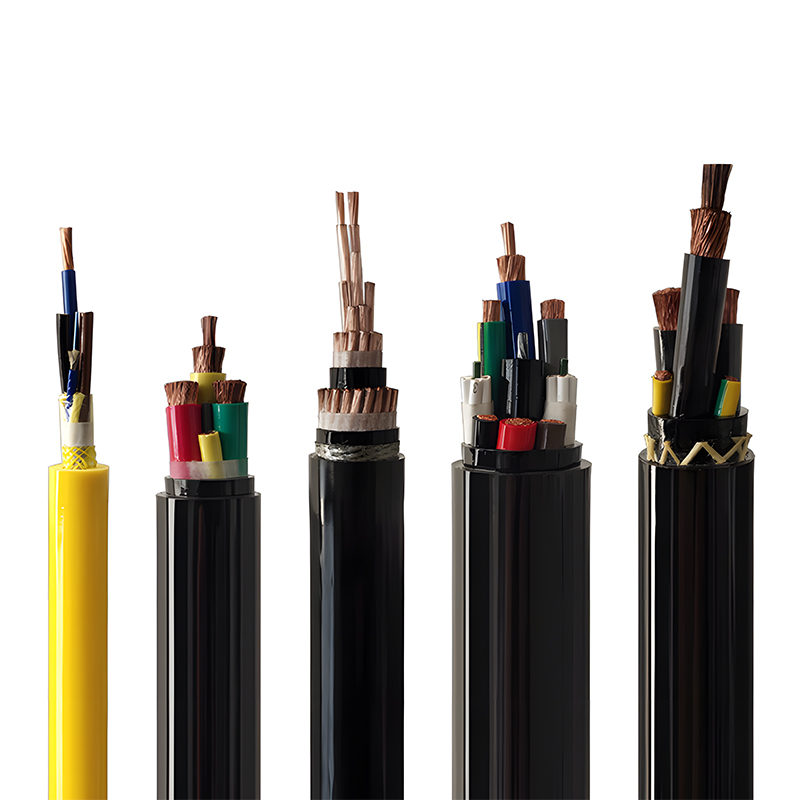

کابل های وینچ مورد استفاده در ماشین آلات ساختمانی بزرگ به ملاحظات مقاومت کششی بیشتری نیاز دارند. رشته هادی و ترکیب غلاف باید برای حرکت مکرر تحت بار، جایی که تنش مکانیکی در نقاط خمش متمرکز می شود، بهینه شود.
الزامات کابل انرژی تجدیدپذیر
کابل های انرژی تجدیدپذیر به حداقل عمر 25 سال در محیط های بیرونی نیاز دارند. سیستمهای ذخیرهسازی انرژی بادی، فتوولتائیک خورشیدی و باتری تحت شرایط سخت از جمله قرار گرفتن در معرض اشعه ماوراء بنفش، تخریب لایه ازن، دمای شدید و خوردگی اسپری نمک کار میکنند. کابل های استاندارد در این کاربردها پیش از موعد از کار می افتند و باعث خرابی پرهزینه و خطرات ایمنی می شوند.
الزامات خاص برنامه
| برنامه | چالش کلیدی | ویژگی مورد نیاز |
|---|---|---|

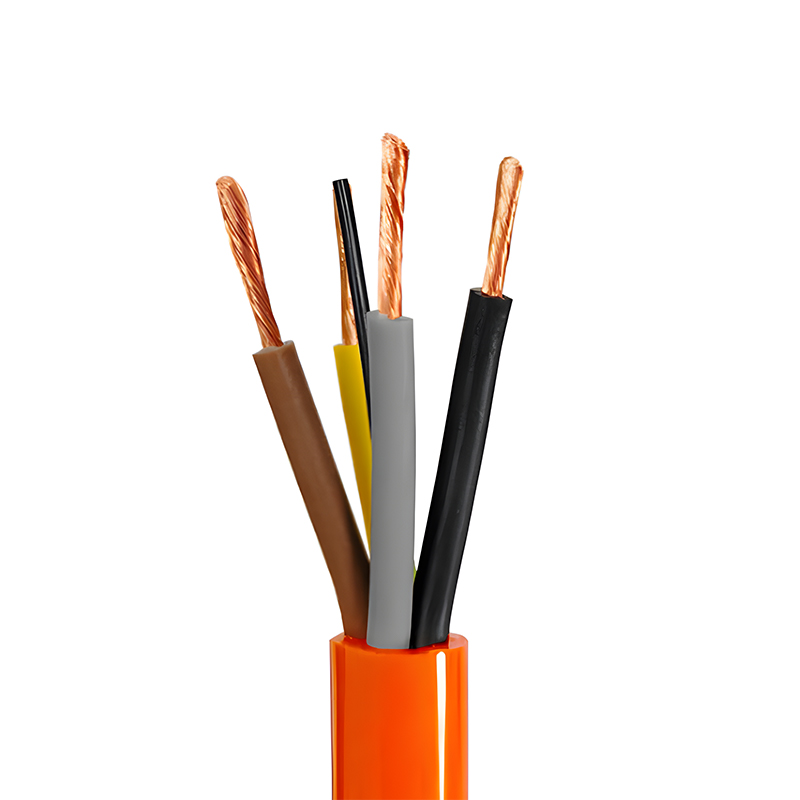

| نیروی باد | پیچش و ارتعاش مداوم | طراحی مقاوم در برابر پیچش، ± 180 درجه در متر |

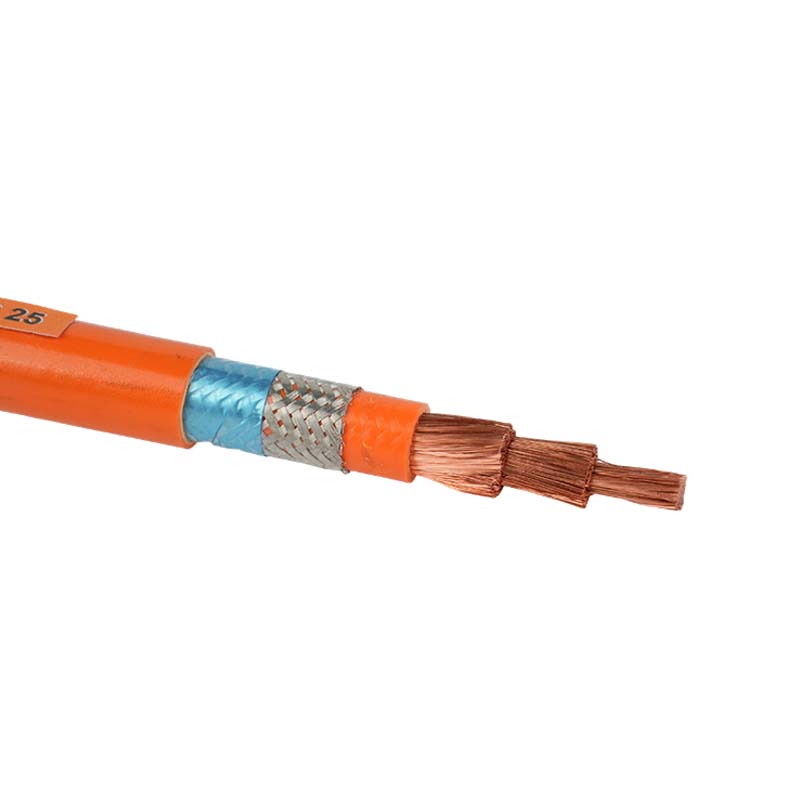

| PV خورشیدی | قرار گرفتن در معرض اشعه ماوراء بنفش، چرخه حرارتی روزانه | غلاف XLPE مقاوم در برابر اشعه ماوراء بنفش |

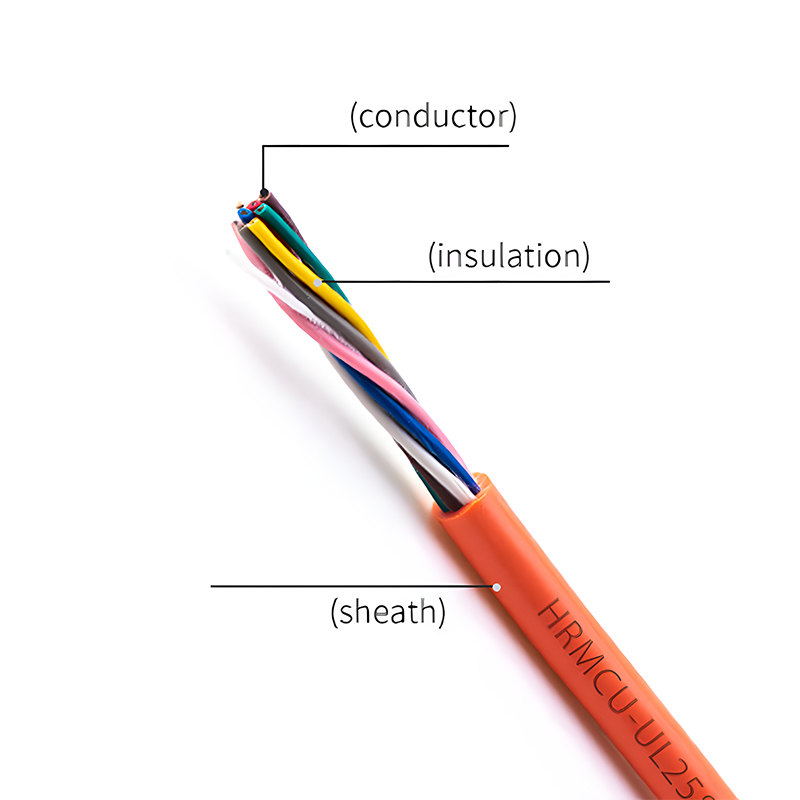

| ذخیره انرژی | چرخه شارژ/دشارژ با نرخ بالا | کم resistance, پایداری جریان بالا |
برای سیستم های فتوولتائیک، کابل ها باید مطابق باشند TÜV 2 PfG 1169/08.2007 استانداردهایی که نیاز به مقاومت در برابر 15000 ساعت آزمایش قرار گرفتن در معرض اشعه ماوراء بنفش دارند. مواد عایق و غلاف نیز باید مقاومت شیمیایی در محیط های اسیدی، قلیایی و نمک پاش در فضای باز نشان دهند تا از تخریب در طول عمر طراحی 25 ساله سیستم جلوگیری شود.

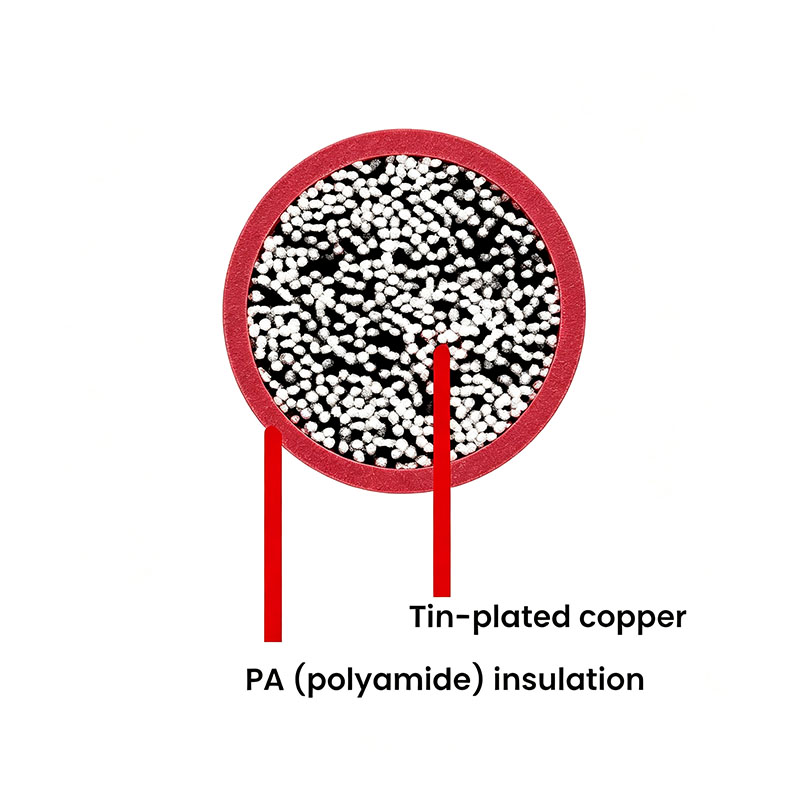

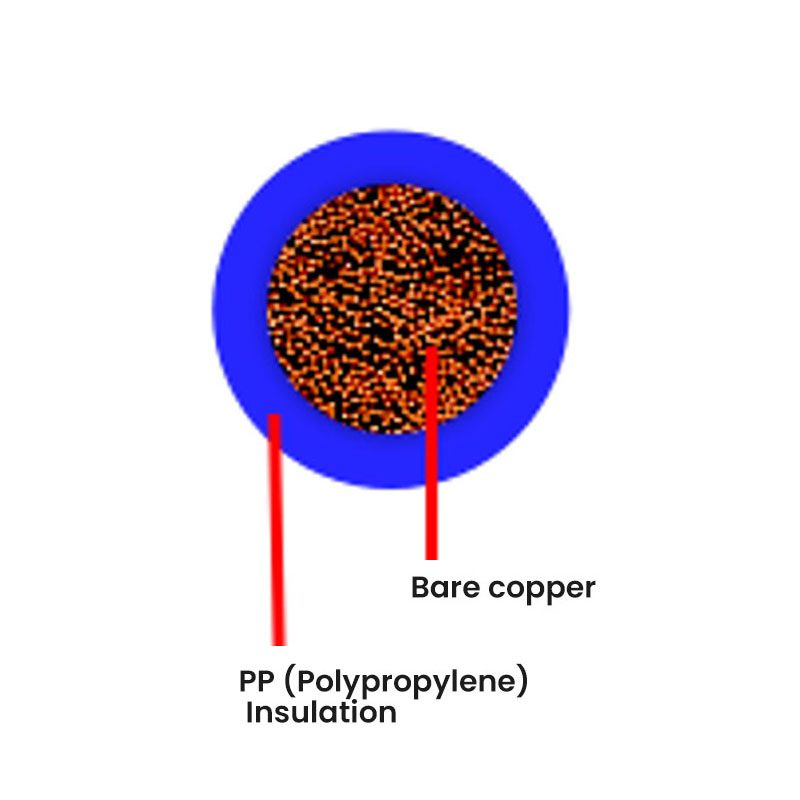

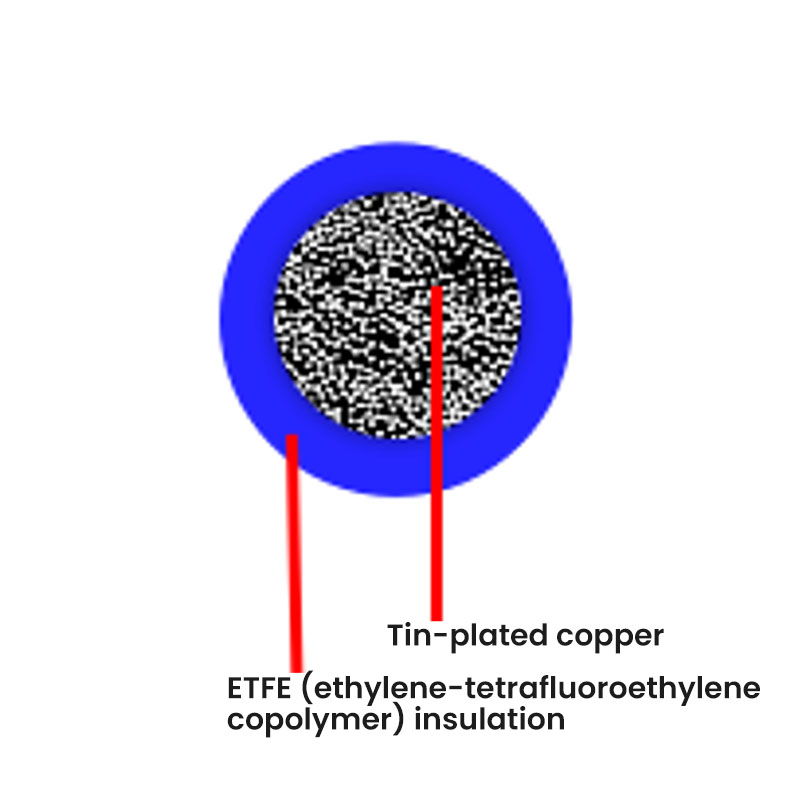

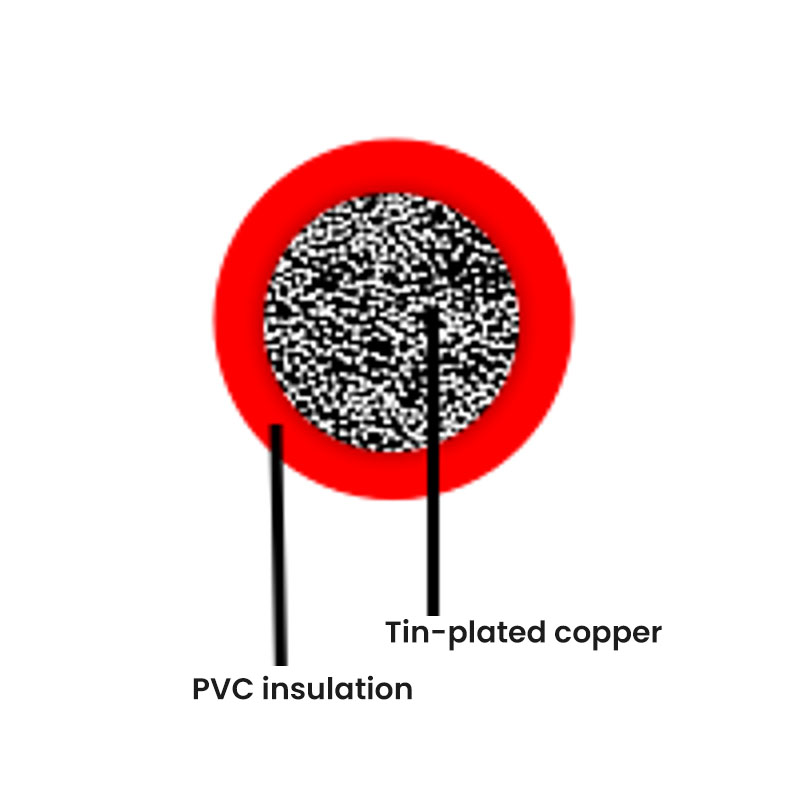

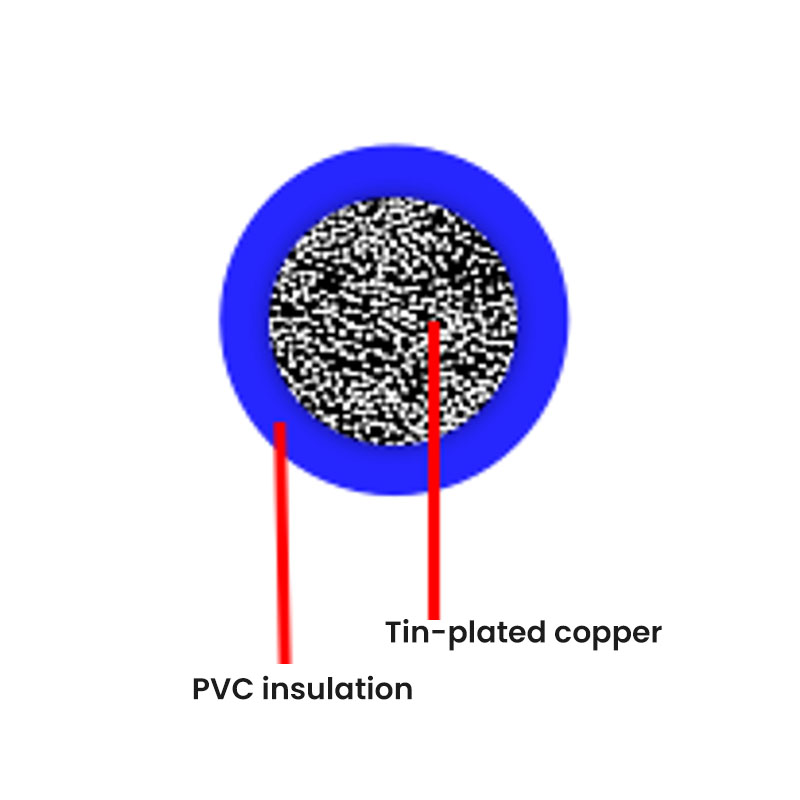

مشخصات سیم خودرو برای وسایل نقلیه انرژی جدید
کابل های خودروهای انرژی جدید باید ولتاژهای بین 300 ولت تا 1000 ولت را با تحمل شکست صفر تحمل کنند. انتقال از احتراق داخلی به پیشرانه های الکتریکی، الزامات سیم کشی خودرو را به طور اساسی تغییر داده است. انتقال توان ولتاژ بالا بین بستههای باتری، موتورها و سیستمهای شارژ نیازمند سیستمهای عایق با قدرت دیالکتریک استثنایی و قابلیتهای مدیریت حرارتی است.

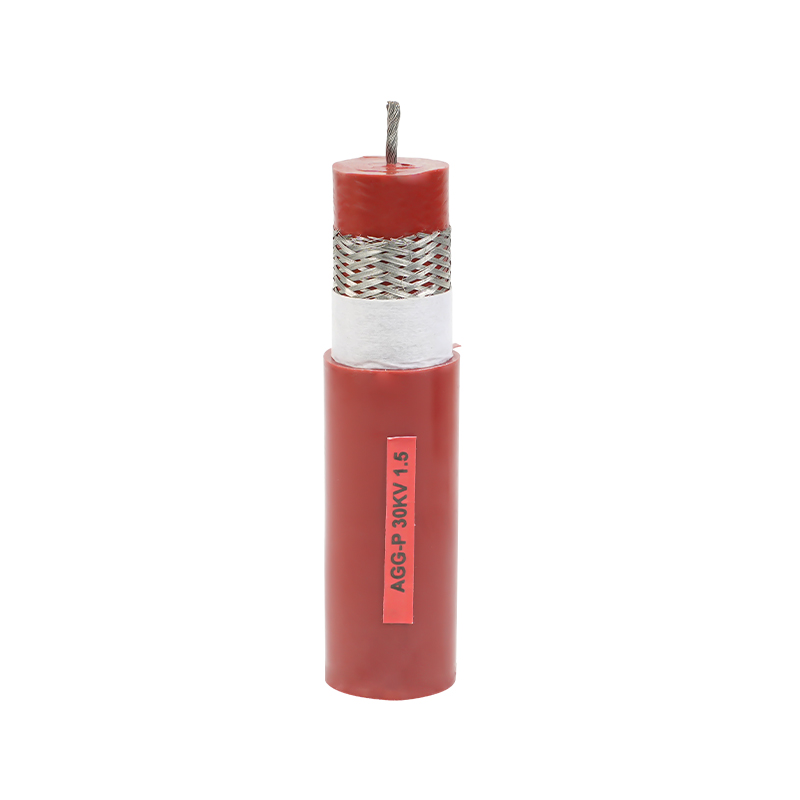

ملاحظات طراحی کابل فشار قوی
کابل های فشار قوی خودرو به راه حل های مهندسی خاصی نیاز دارند:
ضخامت دیوار عایق: معمولاً 1.0 تا 2.5 میلی متر بسته به کلاس ولتاژ
مقاومت در برابر تخلیه جزئی: باید آزمایش تخلیه جزئی AC 3 کیلو ولت را پشت سر بگذارد
ضد شعله: درجه بندی UL94 V-0 برای ایمنی مسافر لازم است
کاهش وزن: هادی های آلومینیومی می توانند وزن را کاهش دهند 40% در مقابل مس
مقاومت شیمیایی: باید در برابر الکترولیت باتری، مایع خنک کننده و نمک جاده مقاومت کند
کابلهای سیگنال داخل خودرو برای فرمانهای کنترلی و نظارت بر وضعیت نیاز به محافظت در برابر تداخل الکترومغناطیسی (EMI) از خطوط برق فشار قوی دارند. ساختار جفت پیچ خورده با فویل آلومینیومی یا محافظ مسی بافته شده، یکپارچگی سیگنال را در محیط الکترومغناطیسی پر سر و صدا وسایل نقلیه الکتریکی تضمین می کند.

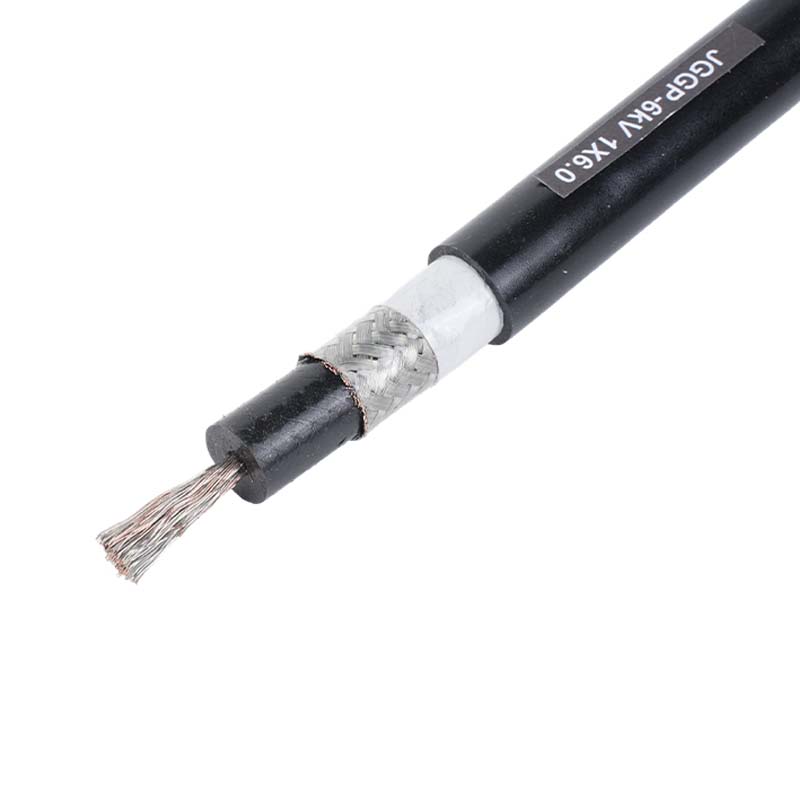

ملزومات فنی سیم موتور سرب
سیم های سربی موتور نیاز به مقاومت ویژه لاک و سازگاری با روغن دارند که سیم قلاب استاندارد نمی تواند ارائه دهد. موتورهای الکتریکی گرما، لرزش و قرار گرفتن در معرض لاک های عایق و روغن های روان کننده تولید می کنند که به سرعت عایق سیم های معمولی را تخریب می کنند. سیم های سربی موتور باید پس از غوطه وری طولانی در لاک های کلاس F (155 درجه سانتی گراد) یا کلاس H (180 درجه سانتی گراد) استحکام دی الکتریک را حفظ کنند.
تست مقاومت لاک الکل
صلاحیت سیم سربی موتور شامل تست استاندارد سازگاری لاک است:
- نمونه های سیم را در لاک موتور استاندارد غوطه ور کنید 150 درجه سانتیگراد به مدت 72 ساعت
- انجام تست مقاومت دی الکتریک در AC 3 کیلو ولت به مدت 1 دقیقه
- مقاومت عایق را قبل و بعد از غوطه وری اندازه گیری کنید
- ارزیابی خواص مکانیکی از جمله ازدیاد طول و مقاومت کششی
لاستیک سیلیکونی و عایق های پلی اولفین متقاطع معمولاً در مقایسه با PVC یا پلی اتیلن استاندارد مقاومت بالایی در برابر لاک نشان می دهند و آنها را به گزینه های ترجیحی برای سازندگان موتور تبدیل می کند. کلاس F (155 درجه سانتیگراد) یا کلاس H (180 درجه سانتیگراد) رتبه بندی حرارتی
درباره شرکت سیم و کابل با دمای بالا جیانگسو Silver & Tin Thread Co., Ltd.
با بیش از 30 سال تجربه در ساخت، شرکت سیم و کابل های با دمای بالا نقره و قلع جیانگ سو خود را به عنوان تولید کننده پیشرو کابل های ویژه با کارایی بالا در چین تثبیت کرده است. این شرکت که تحت نام تجاری "Yuanzhi" فعالیت می کند، به صنایع حیاتی از جمله هوافضا، دفاع ملی، انرژی هسته ای، پتروشیمی، تولید هوشمند، انرژی های تجدیدپذیر، حمل و نقل و ارتباطات قدرت خدمات می دهد.
گواهینامه ها و سیستم های کیفیت شرکت
این شرکت دارای سیستم های مدیریت کیفیت جامع و گواهینامه های بین المللی است:
| گواهینامه | دامنه | اهمیت |
|---|---|---|
| ISO 9001 | سیستم مدیریت کیفیت | مطابقت با استاندارد بین المللی کیفیت |
| IATF 16949 | مدیریت کیفیت خودرو | صلاحیت زنجیره تامین صنعت خودرو |
| مدیریت کیفیت تجهیزات سلاح | استانداردهای صنایع دفاعی | بالاترین الزامات قابلیت اطمینان |
| CE / UL / CCC / SGS / RoHS | ایمنی محصول و انطباق با محیط زیست | دسترسی به بازار جهانی و ایمنی محیطی |
قابلیت های تولید
این شرکت دارای خطوط تولید هوشمند با سیستم های مدیریت یکپارچه ERP است. امکانات کامل آزمایشگاهی و روش های دقیق آزمایش، برتری محصول را تضمین می کند 100% بازرسی آنلاین تمام محصولات برای تضمین خواص الکتریکی و مکانیکی. فلسفه تولید بر ویژگیهای «بالا، پیچیده، خاص و حرفهای» متمرکز است و از مشتریان پیشرفته جهانی در صنایع مختلف حمایت میکند.
سیم و کابلهای درجه حرارت بالا Jiangsu Silver & Tin Thread با پایبندی به فلسفه «کیفیت، شهرت و توسعه» به نوآوری ادامه میدهد و راهحلهای کابلی ثابت شده را برای شرکای جهانی در بخشهای هوافضا، دفاع، انرژی هستهای و اتوماسیون صنعتی ارائه میکند.
سوالات متداول
1. حداکثر دمایی که کابل های شما می توانند تحمل کنند چقدر است؟
محدوده کابل دمای بالا ما را پوشش می دهد -60 تا 1200 درجه سانتی گراد . برای کاربردهای شدید تا دمای 1200 درجه سانتیگراد، از عایق الیاف سرامیکی استفاده می کنیم. برای کاربردهای معمول صنعتی بین 180 درجه سانتیگراد و 1000 درجه سانتیگراد، لاستیک سیلیکونی، PTFE، نوار میکا و سازه های بافته شده با الیاف شیشه بسته به دما و الزامات مکانیکی خاص در دسترس هستند.
2. چگونه کابل مناسب را برای برنامه دمای بالا انتخاب کنم؟
انتخاب به سه ورودی کلیدی نیاز دارد: حداکثر دمای عملیاتی، شرایط محیطی محیطی (قرار گرفتن در معرض شیمیایی، تنش مکانیکی)، و درجه ولتاژ . برای دماهای کمتر از 180 درجه سانتی گراد با الزامات انعطاف پذیری، کابل های عایق لاستیک سیلیکونی بهینه هستند. برای دمای 180 تا 260 درجه سانتی گراد با قرار گرفتن در معرض مواد شیمیایی، PTFE توصیه می شود. برای کاربردهای بیش از 500 درجه سانتی گراد، سیستم های الیاف میکا یا سرامیک ضروری است. با تیم مهندسی ما با پارامترهای کاربردی خاص خود برای توصیه های مناسب تماس بگیرید.
3. کابل های خودروی شما دارای چه گواهینامه هایی هستند؟
محصولات سیم و کابل خودروی ما در زیر تولید می شوند IATF 16949 سیستم های مدیریت کیفیت و حمل UL، CE، CCC و RoHS گواهینامه ها این مجموعه گواهینامه کامل انطباق با الزامات OEM خودرو را در بازارهای آمریکای شمالی، اروپا و آسیا تضمین می کند. محصولات خاص را می توان در صورت درخواست با استانداردهای اضافی مانند LV 112، ISO 6722 یا مشخصات خاص مشتری تایید کرد.
4. آیا می توانید راه حل های کابل سفارشی را برای برنامه های تخصصی ارائه دهید؟
بله. با 30 سال تجربه تخصصی در زمینه تولید کابل و با فلسفه محصول متمرکز بر راه حل های "بالا، پیچیده، خاص و حرفه ای"، ما به طور معمول ساخت و سازهای سفارشی را برای هوافضا، دفاع، انرژی هسته ای و کاربردهای صنعتی پیشرفته توسعه می دهیم. تیم مهندسی ما مستقیماً با مشتریان کار می کند تا کابل هایی را با مشخصات دقیق دما، ولتاژ، مقاومت شیمیایی، عمر انعطاف پذیری مکانیکی و الزامات سازگاری الکترومغناطیسی طراحی کند.
5. چه اقدامات کنترل کیفیت اطمینان محصول را تضمین می کند؟
اجرا می کنیم 100% بازرسی آنلاین در تمام خطوط تولید، توسط امکانات آزمایشگاهی کامل برای آزمایش های مخرب و غیر مخرب پشتیبانی می شود. سیستم مدیریت یکپارچه ERP ما هر دسته تولید را از دریافت مواد خام تا بازرسی نهایی ردیابی می کند. تضمین کیفیت اضافی شامل: تست مقاومت هادی، تایید قدرت دی الکتریک (3 کیلوولت AC، 1 دقیقه)، اندازه گیری مقاومت عایق، بررسی دقت ابعاد، و اعتبار سنجی خواص مکانیکی است. برای کاربردهای دفاعی و هوافضا، الزامات ردیابی و اسناد اضافی به طور کامل پشتیبانی می شود.
6. زمان تحویل معمولی برای محصولات استاندارد چقدر است؟
کابلهای استاندارد دمای بالا و سیمهای سربی موتور معمولاً در داخل حمل میشوند 2 تا 4 هفته از تایید سفارش، بسته به حجم سفارش و برنامه تولید فعلی. کابلهای انعطافپذیر صنعتی و کابلهای انرژی تجدیدپذیر ممکن است نیاز داشته باشند 3 تا 6 هفته به دلیل الزامات ساخت و ساز پیچیده تر. راه حل های مهندسی شده سفارشی نیاز به بازبینی مهندسی دارند و معمولاً در محدوده متفاوتی قرار دارند 6 تا 12 هفته بسته به در دسترس بودن مواد و الزامات آزمایش. توصیه میکنیم برای تأیید زمان فعلی با تیم فروش ما تماس بگیرید.
